植物病虫害检测仪好操作吗?操作步骤?(附视频)
时间:2016-09-22

植物病虫害检测仪  说明书(视频资料请联系客服)

一、仪器简介

细菌、真菌和病毒是引起蔬菜、水果、小麦,玉米、水稻、大豆等农作物及林木,花卉等病害的主要原因。这些病害微生物一般通过茎、叶、根系、果实等侵染植物,大部分病害在染病初期虽能较易防治,但一般不易被人察觉,病害一旦发生,防治不仅困难而且效果较差,致使农作物减产,甚至绝收。如何在病害发病初期进行检测和及时防治,对防治病害的发生尤为重要。

1-仪器简介


















二、仪器组成

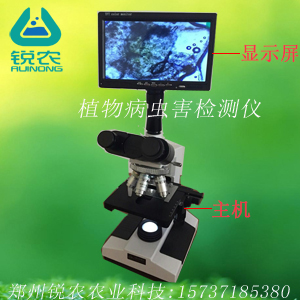

植物病虫害检测仪主要由显微镜主机和显示屏两部分组成,如下图2所示:

2-仪器组成





三、仪器原理

植物病虫害检测设备能够直接连接电脑或投影仪,把模拟信号转换为数字信号,各种植株上的病毒,虫害,病菌,真菌,灰酶等病虫害在电脑或投影仪上可以直接成像,配有专用软件系统,具有拍照、录像、图样处理等功能,可快速分析判断各种作物病虫害的种类,确诊病因,对症下药,为如何防治病虫害及科学用药提供了科学合理的理论依据。



四、仪器安装说明

1、取显微镜主机、安放、组装

A取镜:首先把显微镜主机从包装箱取出,右手握着镜臂,左手平托镜座,保持镜提直立放置在实验台上。(此步骤防止目镜从镜筒中滑落)

B、安放:放置桌边时动作要轻。一般应在身体的前方,略偏左,镜筒先前,镜臂向后,距桌边7-10 cm处,以便观察和防止掉落。

C、组装目镜部件:镜筒朝向面部,用右边螺丝调节、拧紧。

然后安放目镜。( 目镜要成对安放,且两个目镜倍数保持一致。目镜有16倍、10倍可选择 )

2、显示屏组装

首先把主机与显示屏之间的连接杆套在在显微镜主机上,顺时针拧紧。然在把显示屏

套在连接杆上。可以根据角度旋转显示屏,便于观察植物标本。

显示屏上有3根线,带针头黄线插在显示屏后方黄色孔中,红色线插入靠近显示屏后方左侧孔中,(另外一根黄线可以连接电视机,备用。)

最后把显示屏的电源线连接上,黑色线头插入显示屏右后方孔中。

3、通电

A、打开显微镜开关:把电源线插入插板中,另一端插入显微镜底座左下方,然后打开显微镜电源开关,处于通电状态。(显微镜电源开关在底座右下方。)

B、打开显示屏开关:用手指摁下显示屏右下面开关,让显示屏处于通电状态,备用。



五、病变组织的采集

用剪刀剪取2g左右病变组织(茎或叶或根系或果实),用剪刀或者小刀刮下绿豆粒面积大小的病变组织放入取样器中,备用。



六、载玻片的制作

1用镊子取一片干净载玻片,把上述取样器中的病变组织放在载玻片上;用管吸取少量清水,在载玻片的中央滴一滴清水,然后用镊子把盖玻片轻轻盖在载玻片上。(注意此部动作要轻缓,盖玻片要从一侧轻轻盖到另一侧)。加盖盖玻片后用吸水纸将周围的水吸净擦干净后放到载物台上观察。

2如果有气泡,可以用管在盖玻片一侧滴加清水,用吸水纸在另一侧吸引排出气泡。

3 另外载物台一定要保持水平,避免清水流出污染载物台。

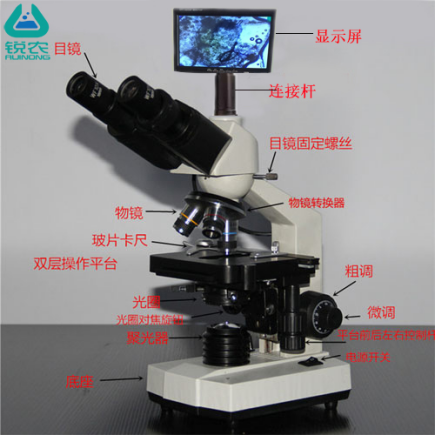

七、观察样品(具体见图3

1. 调节亮度:由暗调亮,可以用大光圈凹面镜,调节反光镜的角度。

2. 临时装片在载物台上适当位置固定好。(最好用卡尺把载玻片固定到载物台最里面,防止滑动)

3.一般观察标本时,物镜倍数从低到高调节。(物镜分别有41040100倍)

先用低倍物镜对准通光孔,使用粗准焦螺旋将镜筒自上而下的调节,眼睛在侧面观察,避免物镜镜头接触到玻片而损坏镜头和压破玻片。

4.左眼通过目镜观察视野的变化,同时调节粗准焦螺旋,使镜筒缓慢上移,直至视野清晰为止。

5. 如果在视野中没有被观察对象,可以移动装片,原则为欲上反下,欲左反右。

6. 如果不够清晰,可以用细准焦螺旋进一步调节。

7. 如果需要在高倍物镜下观察,可以转动转换器调换物镜。如果视野较暗,可通过1的方法调节;如果不够清晰,可通过6的方法调节,但是不可以用4的方法。

8. 根据观察的病变区域图像,对照病菌图谱找出病原菌,对症下药。


3-仪器组成






八、数据发送和存储(可选项

连接电脑最大的优点就是可以进行数据图片的远程发送和存储。

对于想把图像储存在电脑上的客户,本仪器配置有专门的光盘和连接电脑数据线,客户可以根据自己的需要,可以把光盘软件拷贝到电脑上。具体做法如下所示:

把需要检测的样品,放到显微镜上成像,然后对照病菌图谱确定病原菌,检测结果可储存在电脑,以供查阅。

九、技术指标

1、机械筒长160mm(双目镜);
2、物镜:

放大倍数

数值孔(NA

盖玻片厚度

工作方式

4X

0.1

0.17

10X

0.25

0.17

40X

0.65

0.17

160X

1.25

0.17

3、目镜:

放大倍数

10X

16X(选购)

视场直径

Ф18

Ф11



4、载物台:

载物台型式

面 积

移动尺移动范围

固定

124X153 mm

50X76 mm



5 、调焦机构:

形 式

调节范围

微动格值

同轴共轨粗微调

18 mm

0.002 mm



6、照明 卤素灯(6V/20W)内藏式,亮度可调

7、电源交流 220V/50Hz







十、仪器用途

植物病虫害检测仪适用于农资店,种植大户,植保站,农业局等单位或个人。



十一、售后保障

质保一年,免费相关农业技术咨询。
